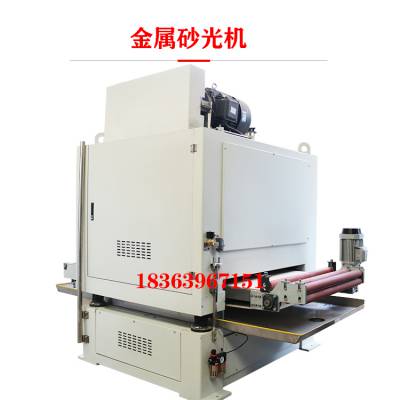

机器介绍

砂光机主要由机架、打磨装置、进给装置、升降装置、电气气动控制装置、吸尘装置，吸尘器，送料台等组成。打磨装置是砂光机的主要工作装置，用以完成板材的表面打磨处理。打磨装置主要由前后两道砂架组成。每道砂架主要包括砂辊，涨紧辊、涨紧气缸、摆动气缸、砂带摆动对中调整座、电机，轴承，光电开关，砂带及配套安装件等。
砂带在砂辊的带动下在规定的时间内高速旋转与工件接触，砂带表面与工件表面相互摩擦，清除打磨掉工件表面粗糙不光洁部分，进行精细研磨抛光。砂带旋转一周到摩擦位置与所需的时间比形成线速度，线速度快慢、砂砾目数都会对打磨的力度、效率和效果产生一定的影响。为了追求更好的打磨效果，采用***的光电感应系统，让两套光电对射成一条线，通过对射线感应砂带位置，传输给电磁阀和气缸，控制砂带处于周期性的往复摆动状态，使得在砂带摆幅内全方位交叉打磨，打磨效果更佳。

技术参数

型号 SW1000R-R
加工宽度 30-1000mm
加工厚度 0.4-90mm
工作气压 ≧0.6Mpa
砂带速度 20/18m/s
送料速度 5-25m/min
***砂架电机功率 22kw
***砂架电机功率 18.5kw
输送电机功率 3kw
升降电机功率 0.55kw
电机总功率 44.05kw
砂带尺寸 1020*2000mm
外形尺寸 2100*2000*2100mm
单台用水量 1.8m/h

精选配置

技术配置
1）机体采用国标材钢及锰钢钢板焊接而成，机体稳定不变形不震动，稳定性高。部分主要部位采用304优质不锈钢，防水防锈。
2）特质辊筒调质淬火，消除内应力，经久耐磨，抗用。
3）加配不锈钢防水罩及水循环系统，砂光灰尘完全收集，无尘无渣无火花，有利于重切光。
4）采用国内进的磁栅控制器，砂光精度可控制在±0.03。
5）特质软性胶辊，研磨砂光力度易控制，***，性能稳定。
6）工件加工过程中不变形。
7）磨削粉尘全部吸收。
8）耗材使用寿命***。
9）工件表面光洁度更高。
10）光电元件、摆动气缸、电器件、轴承等都经过防水、防锈处理。
11）装有过载、气压过低、漏电、跑带、缺相等保护，以上任何一种出现故障，设备自动停止，并紧急制动，***生产安全。
12）机器主要部位采用日本NSK***轴承。
13）变频调速，灵活调整进料速度。
14）所有机器主要部位采用电镀工艺，进行防锈处理。
15）双层防水隔离室，双重保护，避免水泄露。

应用范围

本机主要用于不锈钢、铝板、铜板、镁板、人造石、石材等平板类板材或零件表面的定厚、研磨、拉丝、砂光、抛光、去毛刺、去氧化皮、去熔渣加工。
